Dados técnicos
- Entrada programável: termopares J, K, T, E, N, R, S, Pt100 a 2 ou 3 fios e tensão 0 a 50 mV.
- Faixa de medida programável pelo usuário.
- Saída 4-20 mA ou 20-4 mA a 2 fios com alimentação pelo loop.
- Pt100 a 2 e 3 fios e termopares com saída linearizada.
- Compensação de junta fria para termopares.
- Software configurador para ambiente Windows® (opcional).
- Configuração pelo PC através de interface TxConfig.

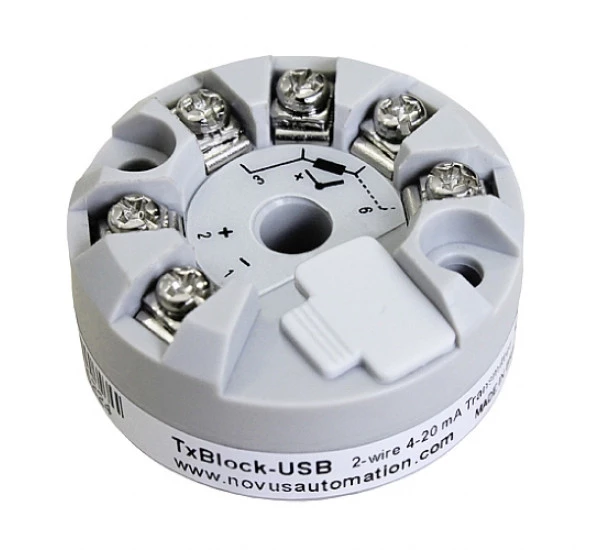

- Ajuste de zero (offset) pode ser feito no campo com um jumper no TxBlock ou por 2 teclas frontais no TxRail.
- Filtro digital de entrada selecionável.
- Alimentação: 12 a 35 Vcc.
- Precisão: Pt100 e 0 - 50 mV ± 0,2% da faixa máxima termopares ± 0,3% da faixa máxima.
- Efeito da temperatura: 0,003% da faixa / °C.
- Temperatura de trabalho: -40 a +85 °C.
- Sinalização de ruptura do sensor programável para upscale ou downscale.
- Dimensões: 44 mm (Diâm.) x 25 mm (A) para TxBlock e 72 x 78 x 19 mm para TxRail.
